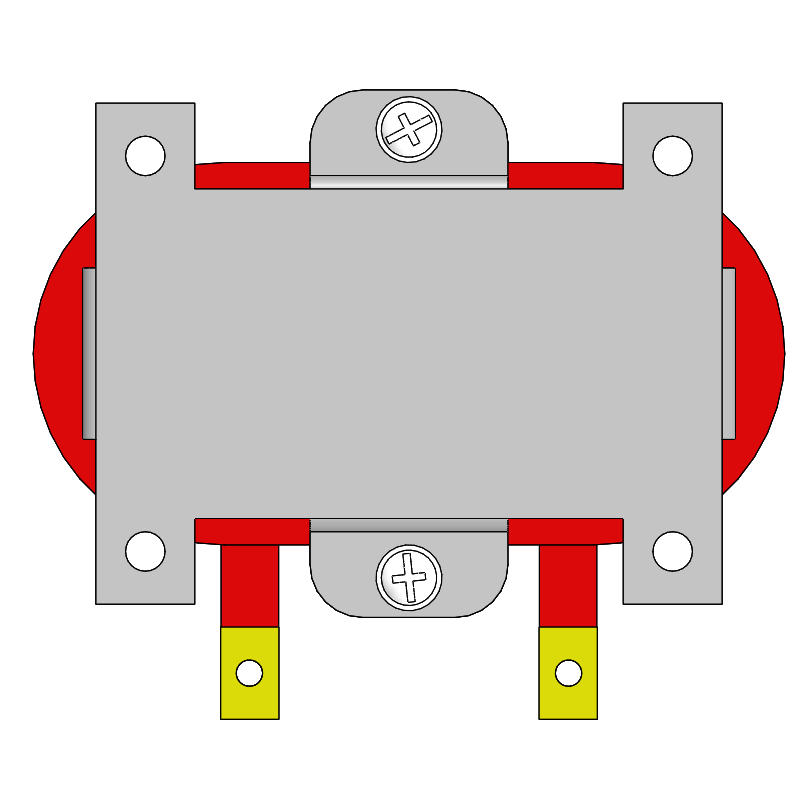

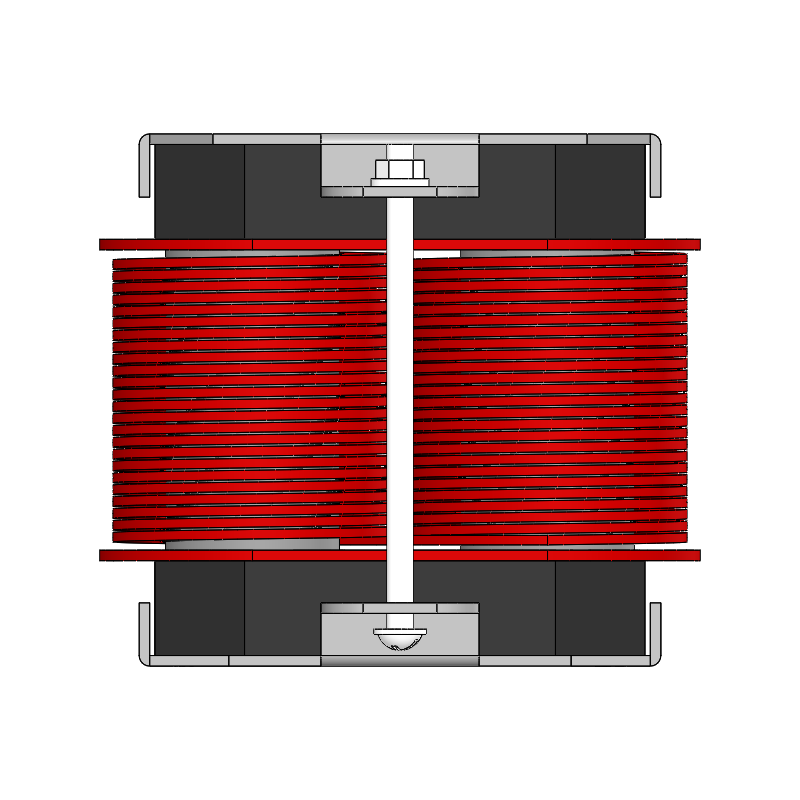

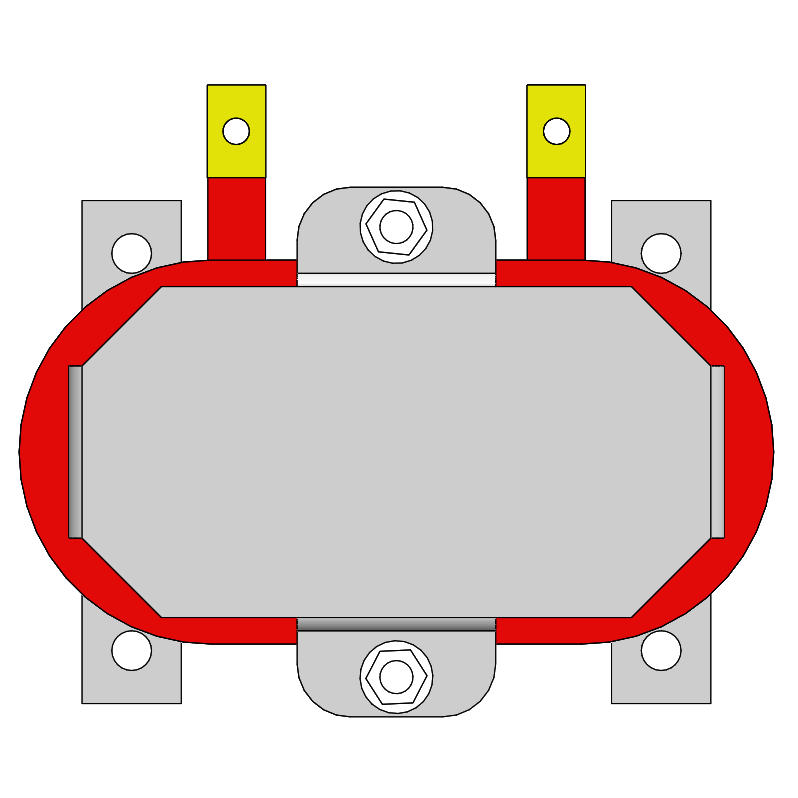

Le inducteur à bloc de fil plat L'inductance est un dispositif de puissance constitué de conducteurs plats rectangulaires enroulés autour ou à l'intérieur d'un noyau magnétique moulé de type bloc. Ses principaux atouts — capacité de courant élevée, faibles pertes et dissipation thermique efficace — la rendent particulièrement adaptée aux équipements électroniques haute fréquence et haute puissance.
Inductance à noyau plat à courant élevé
Conçue pour les applications photovoltaïques de forte puissance, cette inductance à noyau plat est largement utilisée dans les onduleurs photovoltaïques commerciaux et les systèmes de stockage d'énergie. Elle joue un rôle clé dans la conversion de puissance CC/CA en assurant un stockage d'énergie efficace, un filtrage du courant et une suppression des harmoniques. Grâce à sa conception robuste pour les courants élevés et à son enrobage silicone renforcé, elle offre des performances fiables même dans des conditions extérieures difficiles. Son excellente stabilité thermique et sa grande durabilité contribuent à améliorer l'efficacité et la fiabilité à long terme des systèmes d'énergie solaire.
Caractéristiques principales
Enroulement à fil plat pour une efficacité accrue – Comparé au fil rond, le fil plat offre un facteur de remplissage en cuivre plus élevé et une résistance CC plus faible, réduisant ainsi les pertes et améliorant l'efficacité.
Noyau moulé pour une meilleure stabilité – Le noyau monobloc en poudre d'alliage métallique offre un blindage magnétique inhérent, une inductance stable à haute fréquence et température, et une capacité de courant de saturation élevée.
Performances thermiques et haute fréquence supérieures – Le conducteur plat maximise la surface de dissipation de la chaleur, tout en minimisant efficacement les effets de peau et de proximité, ce qui le rend idéal pour les applications haute fréquence avec des semi-conducteurs SiC et GaN.
DC-Dias| Courant électrique (A) | Inductance µH |
| 0 | 465 |
| 20 | 448 |
| 40 | 406 |
| 60 | 346 |
| 80 | 280 |
| 100 | 210 |
| 120 | 171 |
| 140 | 147 |
| 160 | 124 |
| 180 | 99 |
Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | 1-2 | QZY-2/180 1,8*9 | 48TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | QZY-2/180 1,8*9 |
| Noyau magnétique | NPFRH924860-060 |

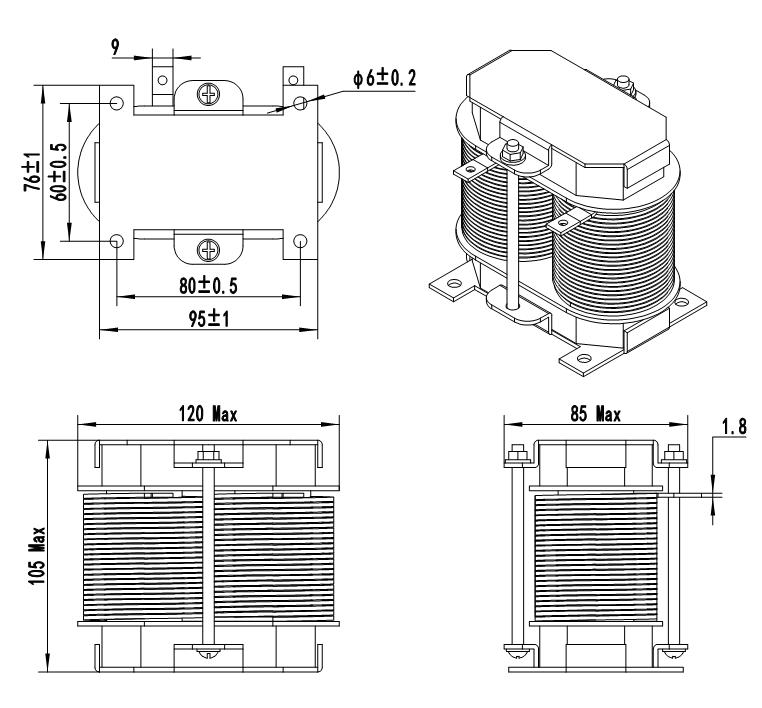

| Base | 76*95/T2.0 |
| Colle époxy | 6065H |
| papier isolant | 120*60/T0.13/#410 |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance n° 1 | 400uH Min(20KHz/1V ) |
| Inductance n° 2 | 200uH Min (20 kHz/1 V/100 A) |
| Résistance CC (DCR) | 10 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 2,0 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Les inductances sont conçues pour un filtrage haute performance et haute puissance ainsi que pour la correction du facteur de puissance :
E-Mobilité : Chargeurs embarqués pour véhicules électriques (OBC) et convertisseurs CC-CC.
Énergie renouvelable : Onduleurs photovoltaïques (PV) et systèmes de stockage d'énergie raccordés au réseau (ESS).
Qualité de l'alimentation : Circuits PFC (correction du facteur de puissance) haute puissance et alimentations à découpage industrielles.
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
