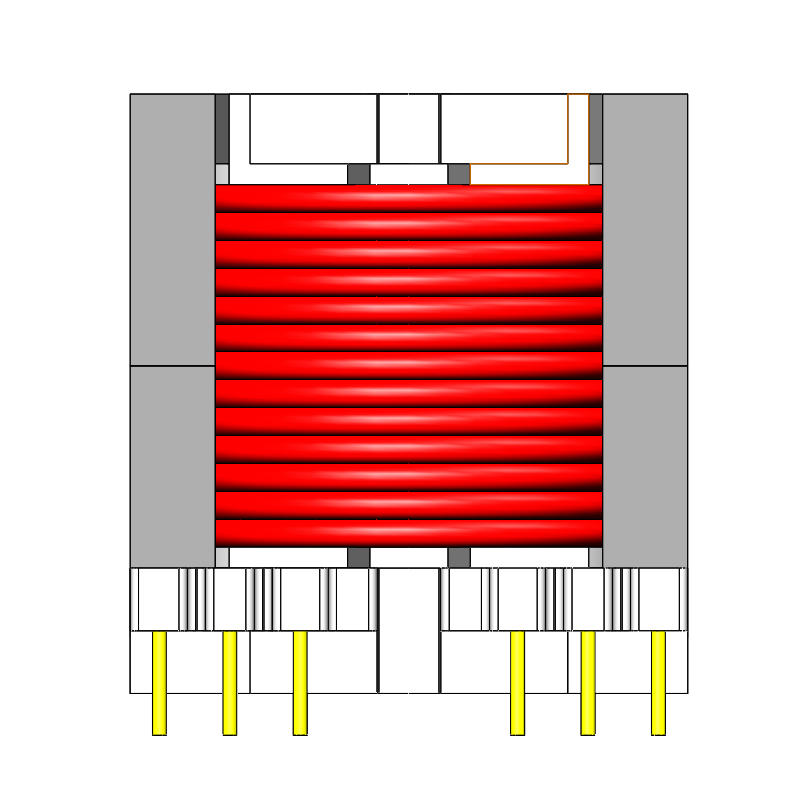

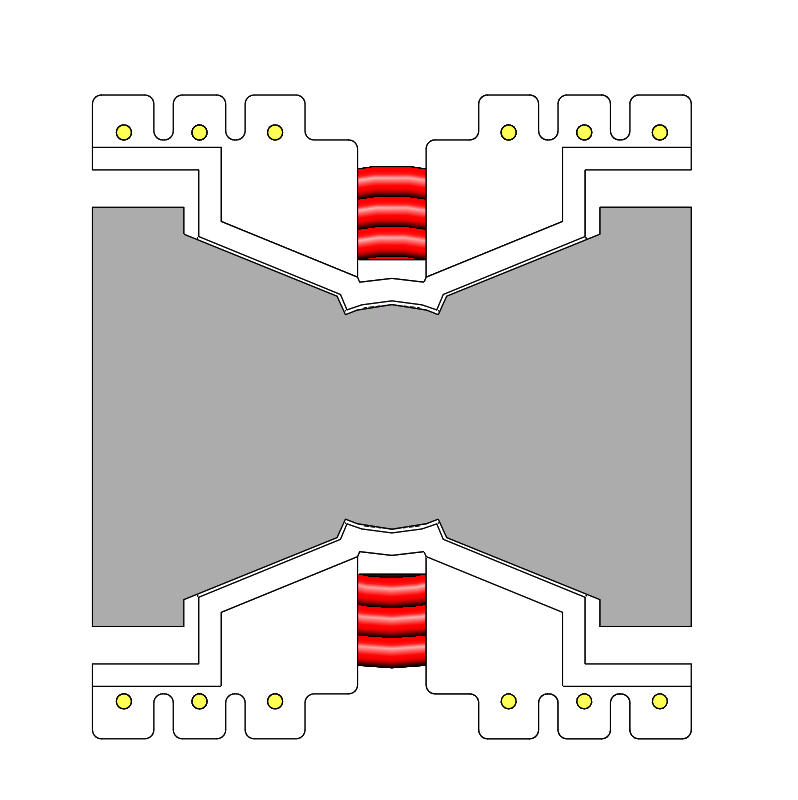

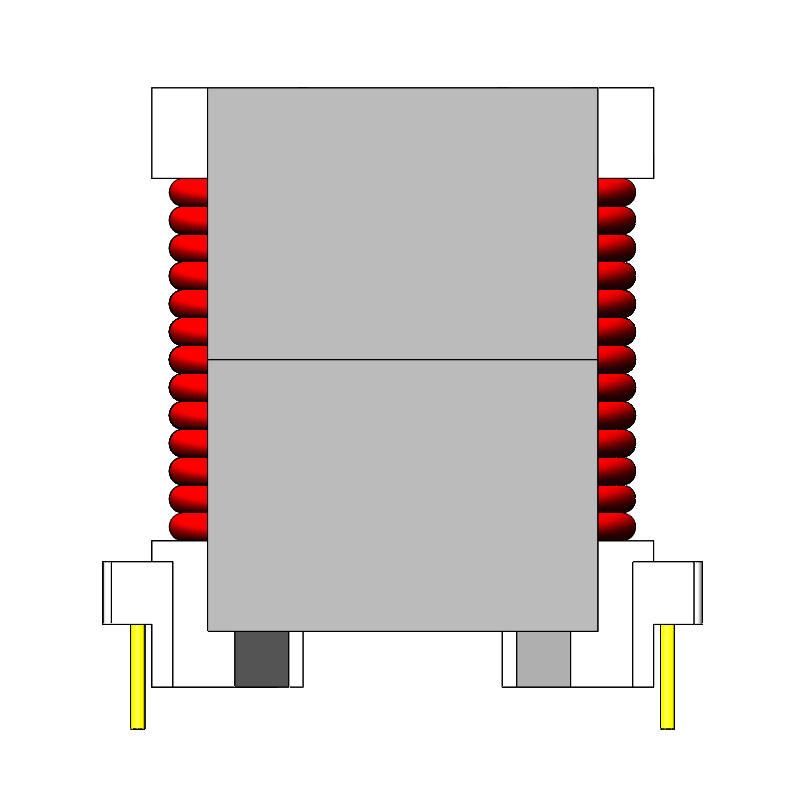

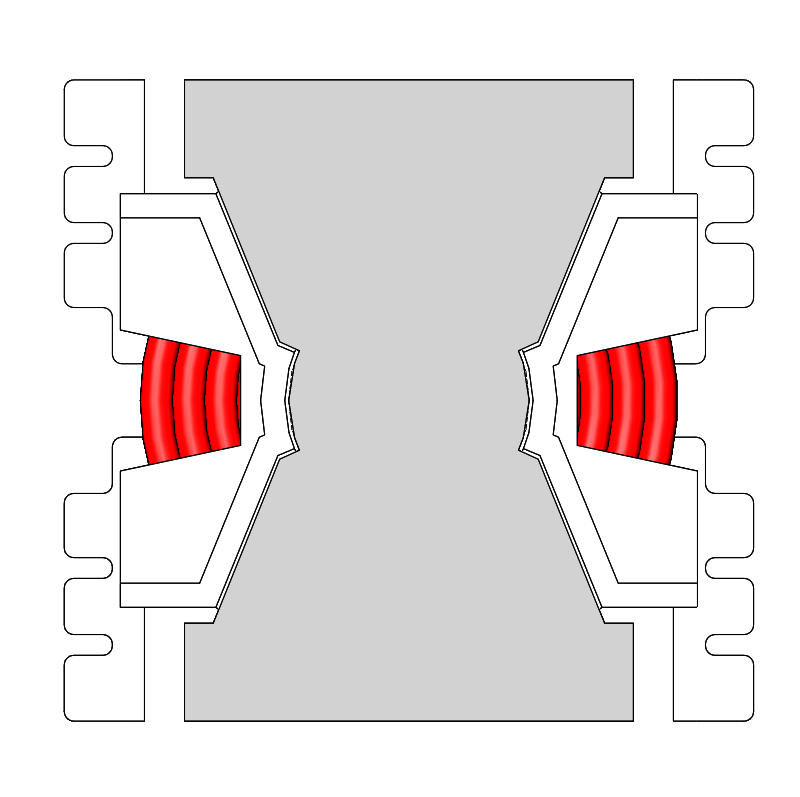

Le inducteur résonant de type PQ Il s'agit d'une inductance de puissance bobinée à noyau de ferrite PQ, conçue pour les circuits résonants (par exemple, les convertisseurs résonants LLC). Tirant parti de la perméabilité élevée et des faibles pertes du noyau, elle fonctionne avec des condensateurs pour définir la fréquence de résonance, ce qui en fait un composant clé pour les alimentations compactes et efficaces.
Inductance résonante de type PQ à haut rendement pour systèmes d'alimentation avancés
Grâce à ses faibles pertes, son courant élevé, sa forte densité de puissance et sa grande fiabilité, l'inductance résonante de type PQ est idéale pour les systèmes de puissance résonante compacts et performants. Elle excelle dans des applications exigeantes telles que les véhicules à énergies nouvelles et le stockage d'énergie photovoltaïque.
Caractéristiques principales
Faibles pertes et haute efficacité : Le noyau de type PQ et la conception optimisée de l'enroulement réduisent efficacement les pertes dans le noyau et les pertes par effet Joule à haute fréquence, améliorant ainsi le rendement global de l'alimentation. Sa résistance en courant continu (DCR) peut atteindre 1,9 mΩ, contribuant à minimiser la dissipation thermique.
Capacité de transport de courant élevée : Sa conception structurelle lui confère d'excellentes caractéristiques de courant de saturation, lui permettant de supporter des courants de fonctionnement très élevés sans chute d'inductance significative. Par exemple, certains modèles offrent un courant de saturation (Isat) pouvant atteindre 92,5 A.

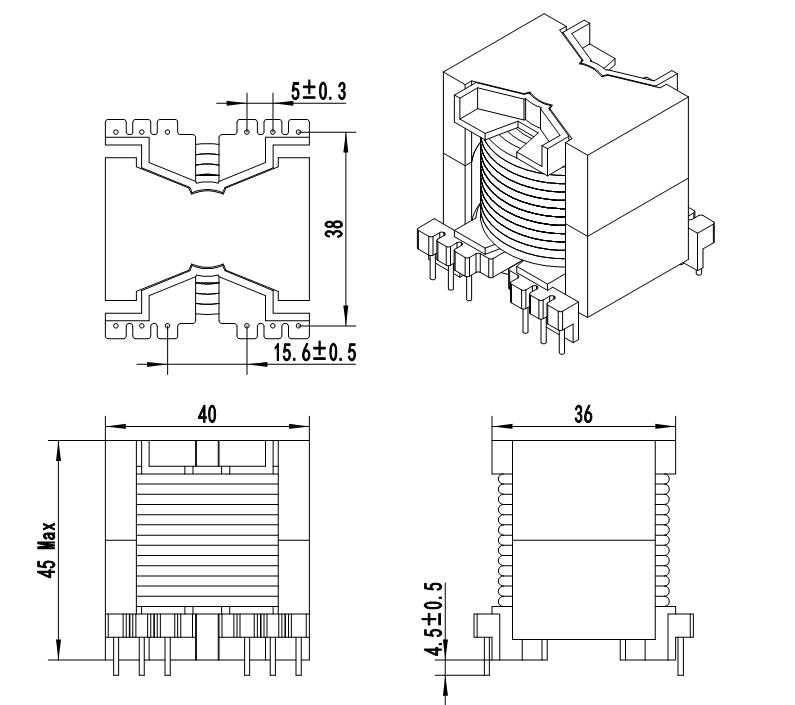

Format compact et densité de puissance élevée : La structure à noyau de type PQ permet d'atteindre l'inductance et la capacité de gestion de puissance requises dans un format compact, conformément à la tendance à la miniaturisation des alimentations. Les dimensions courantes des boîtiers CMS sont de 27,9 mm x 19,8 mm.
Haute fiabilité : Les produits répondent généralement à la norme de certification automobile AEC-Q200 et peuvent fonctionner sur une large plage de températures allant de -40 °C à +155 °C, ce qui les rend adaptés aux applications aux exigences de fiabilité strictes.
DC-Dias| Courant électrique (A) | Inductance µH |
| 0 | 51.4 |
| 5 | 51.2 |
| 10 | 51.1 |
| 15 | 50,8 |
| 20 | 49,8 |
| 25 | 47,3 |
| 30 | 46.3 |
| 35 | 45,9 |
| 40 | 45.4 |
| 45 | 44,9 |
| 50 | 43,9 |
Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | 1-2 | 2UEW-F φ0,1*110 | 30TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | 2UEW-F φ0,1*110 |
| Noyau magnétique | PQ4040/PC40 |
| Base | PQ4040/T375HF/ Noir |
| Colle époxy | E500 |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance n° 1 | 50uH ±15%(30KHz/1V ) |
| Inductance n° 2 | 40uH Min (30KHz/1V/30A) |
| Résistance CC (DCR) | 20 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 1,8 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Alimentations industrielles et serveurs : Les inductances résonantes sont essentielles à la miniaturisation et au rendement élevé des alimentations à espace restreint et à haute densité de puissance, telles que les circuits PFC de 500 W à 6 kW.
Nouvelles énergies et stockage de l'énergie : Utilisés dans les onduleurs photovoltaïques et les systèmes de charge de stockage, ils contribuent à maintenir un rendement élevé sur une large plage de tensions. Les technologies connexes font également l'objet de recherches approfondies dans le secteur.
Chargeur embarqué (OBC) : Largement utilisé dans les convertisseurs résonants LLC pour véhicules électriques, il permet une conversion AC-DC à haut rendement. Il représente un axe de recherche et développement et d'application très actuel.
Bornes de recharge rapide en courant continu : Dans les modules DC-DC des chargeurs rapides, l'inductance résonante s'associe au transformateur principal pour une conversion de puissance essentielle, par exemple dans les solutions de bornes de recharge de 60 kW et 120 kW.
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
