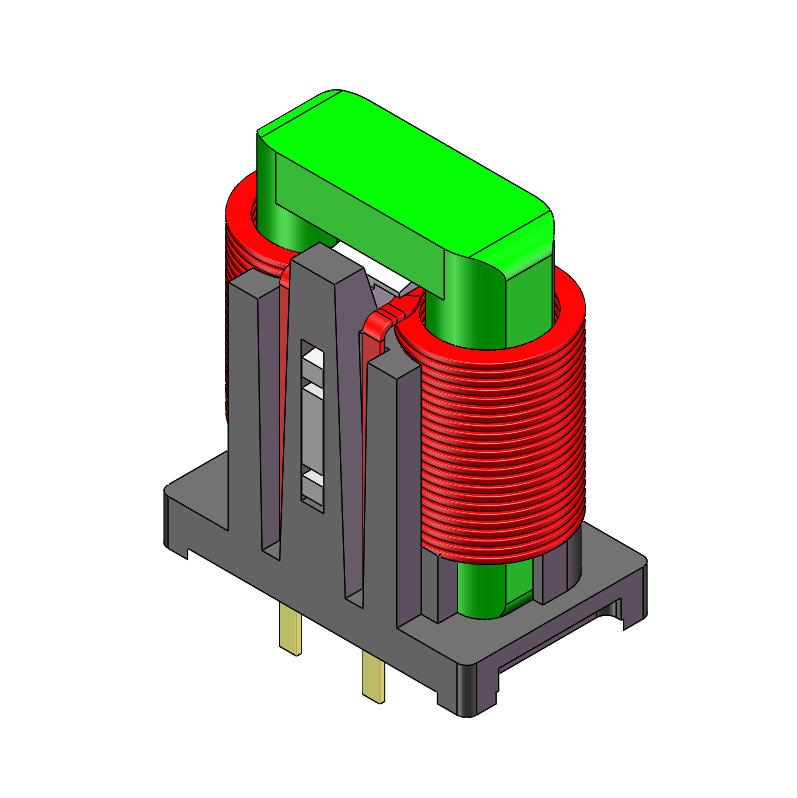

Ce inductance de mode commun à fil plat à haut rendement Conçu spécifiquement pour les systèmes d'alimentation à haute densité de puissance, ce dispositif à enroulement plat minimise efficacement l'effet de peau et la résistance en courant continu, améliorant ainsi considérablement la capacité de transport de courant et l'efficacité de dissipation thermique. Grâce à ses excellentes performances en matière de suppression des interférences électromagnétiques (IEM) et à son format compact, il constitue un choix idéal pour les applications industrielles de pointe telles que les véhicules à énergies nouvelles, les onduleurs photovoltaïques et les alimentations à découpage haute fréquence.

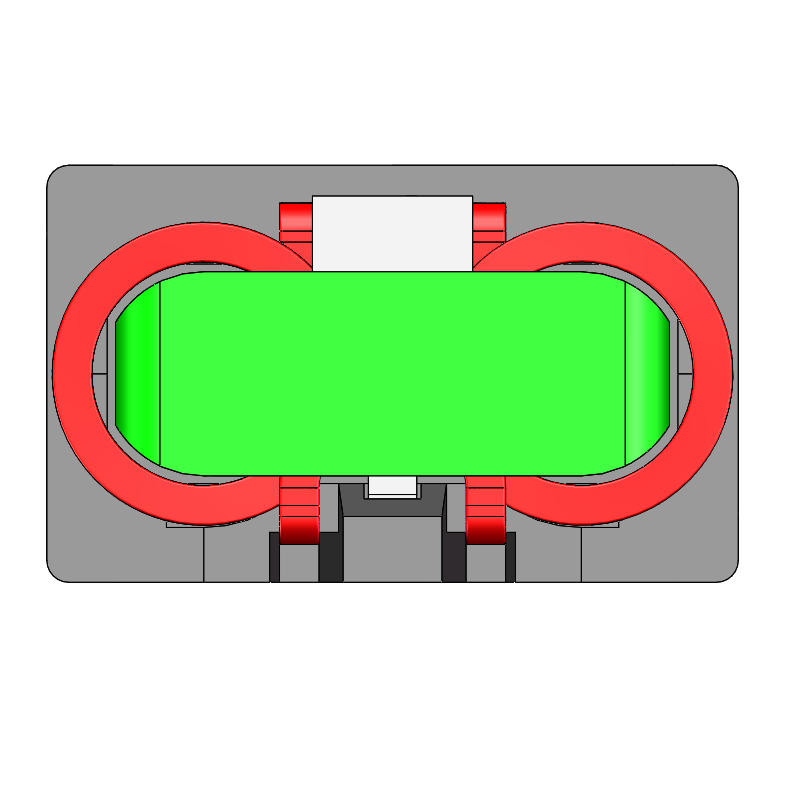

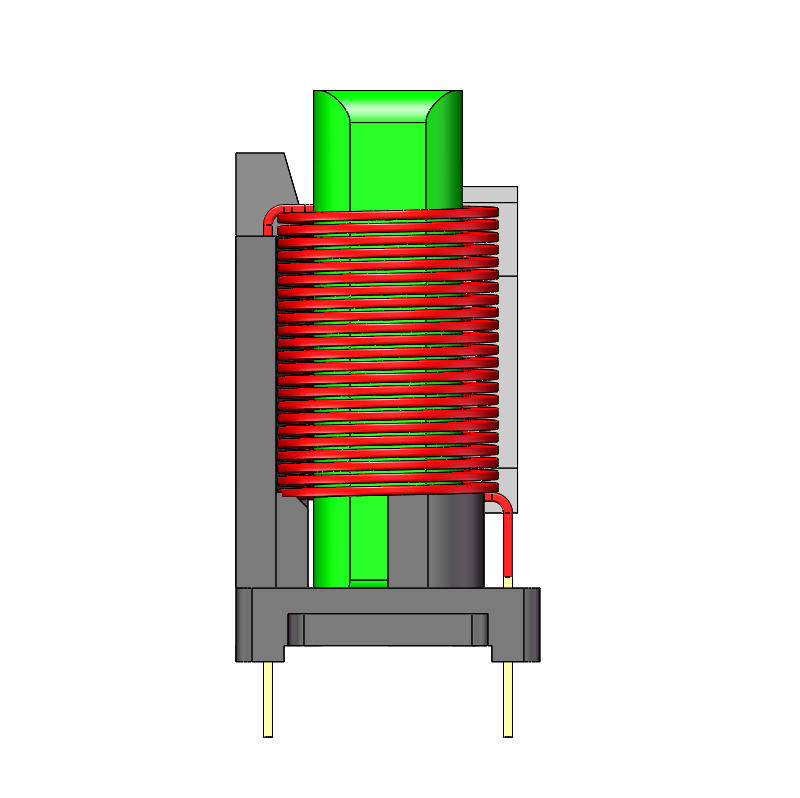

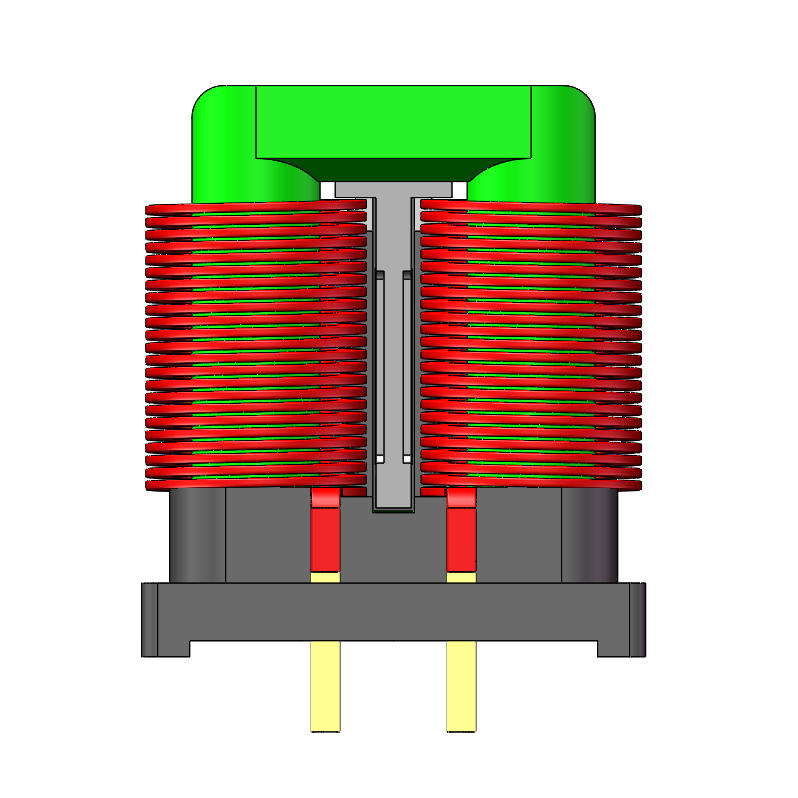

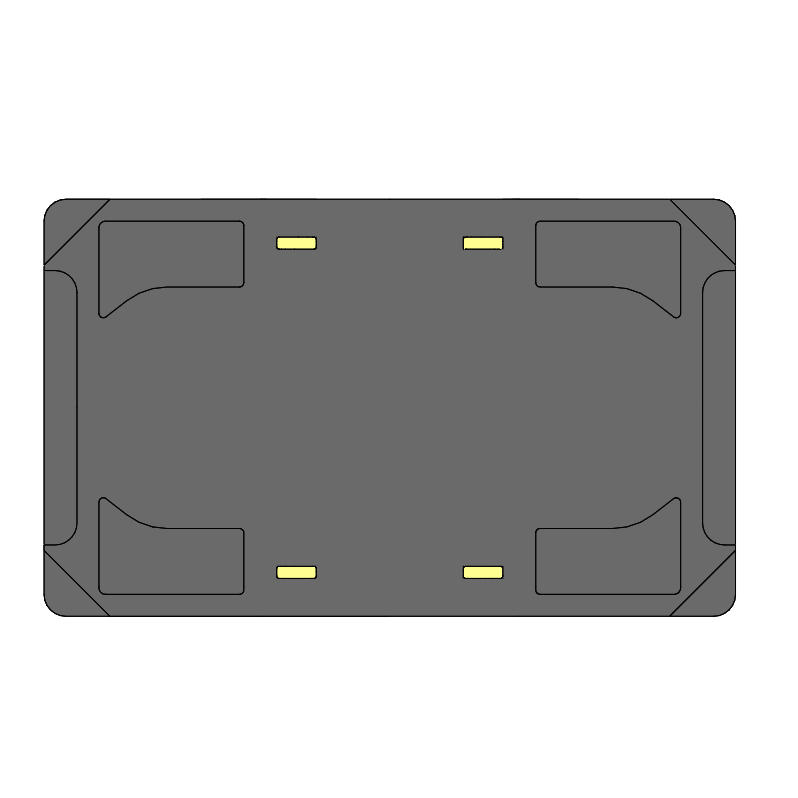

Bobine d'arrêt à fil plat haute efficacité en mode commun pour systèmes d'alimentation avancés
Conçues avec du fil de cuivre à section rectangulaire au lieu du fil magnétique rond traditionnel, nos inductances de mode commun à fil plat de nouvelle génération offrent un gain considérable en termes de miniaturisation et de suppression du bruit haute fréquence. Spécialement conçues pour les systèmes d'alimentation haute densité, elles permettent d'économiser jusqu'à 30 % d'espace d'enroulement et de réduire drastiquement l'encombrement sur le circuit imprimé sans compromettre l'inductance, pour des performances optimales dans un espace réduit.
Grâce à une résistance en courant continu (DCR) nettement inférieure, une capacité de courant supérieure et une capacité parasite minimisée, ces inductances garantissent un fonctionnement plus froid et un filtrage plus efficace, même dans les conditions les plus exigeantes. La technologie à fil plat est la nouvelle norme pour les alimentations de nouvelle génération, les chargeurs de véhicules électriques et les variateurs industriels : un filtrage plus intelligent qui réduit le bruit, gagne de la place et supporte une puissance accrue.
Type de SQ : Axé sur l’automatisation, destiné au grand public.
Type SQ – conçu pour l'automatisation, choisi pour son évolutivité.
Type SQ : Le choix automatisé pour les designs modernes.
Caractéristiques principales
DC-DiasInduit par une fuite| Courant électrique (A) | Inductance µH |
| 0 | 60 |
| 2 | 60 |
| 4 | 60 |
| 6 | 60 |
| 8 | 60 |
| 10 | 60 |
| 12 | 60 |
| 14 | 60 |
| 16 | 55 |
| 18 | 52 |
Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | 1-2 | 2UEW-H 0,55*1,8 | 29TS | Tours de référence |
| N2 | 3-4 | 2UEW-H 0,55*1,8 | 29TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | 2UEW-H 0,55*1,8 |
| Noyau magnétique | SQ3325C/R7K |

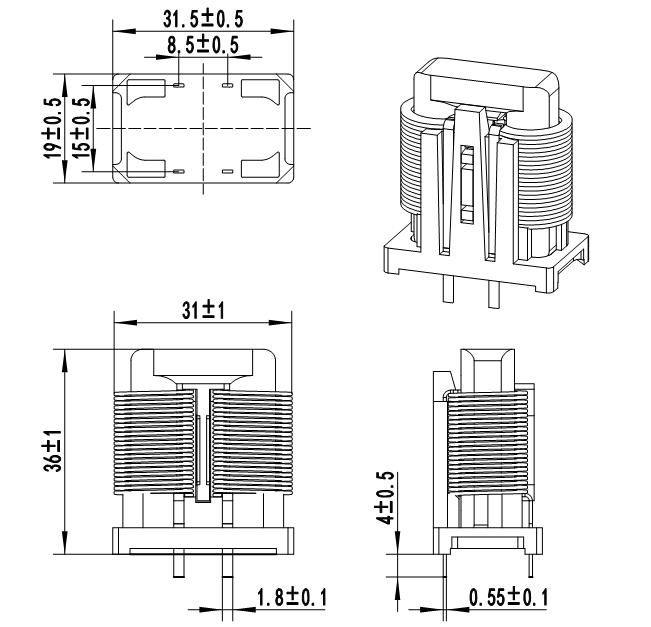

| Bobineuse / Formeuse de bobine | 31,5*18,8*30,5/T375HF/noir |
| adhésif époxy | 116P-1 A/B |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance L | 4 mH min (1 kHz/1 V) |
| impédance Z | 6 kΩ min(500 kHz/1 V) |
| Résistance CC (Rdc) | 30 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 1,8 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Alimentations à découpage haute puissance, alimentations industrielles, UPS (gamme 1 kW–2 kW)
Onduleurs, variateurs de vitesse
Alimentations pour télécommunications, alimentations pour serveurs
Électronique automobile, systèmes d'énergie renouvelable
Appareils domotiques, appareils électroniques portables grand public
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
FAQ
Q1 : Quels sont les principaux avantages d'une inductance à noyau amorphe ?
A1 : Comparés aux inductances en acier au silicium traditionnelles, les noyaux amorphes réduisent les pertes d’énergie de 80 à 90 %, ce qui diminue considérablement la production de chaleur. Ils supportent également des courants plus élevés tout en étant beaucoup plus petits que les inductances standard.
Q2 : Quel est l'avantage de la conception à noyau divisé de type CD ?
A2 : La conception à noyau divisé de type CD nous permet d’ajuster facilement l’entrefer. Cette flexibilité nous permet de personnaliser précisément les performances électriques afin de répondre aux besoins exacts de votre circuit et de votre courant d’ondulation.
Q3 : Ces inducteurs provoqueront-ils un bourdonnement ou un bruit audible ?
A3 : Non. Notre alliage amorphe élimine les sifflements ou bourdonnements à haute fréquence provenant du noyau. Ce fonctionnement quasi silencieux les rend idéaux pour les applications sensibles au bruit, comme les véhicules électriques et les systèmes audio.
Q4 : Puis-je demander des spécifications personnalisées pour mon projet ?
A4 : Oui, nous proposons des services de conception entièrement personnalisés. Nous pouvons ajuster l’inductance, l’intensité nominale, les spécifications des câbles et les dimensions physiques afin de garantir que le composant réponde aux exigences spécifiques de votre système d’alimentation.
