Les principaux avantages de Inductance différentielle à fil plat de type PQ Ses atouts résident dans ses faibles pertes, sa capacité à gérer un courant élevé et sa miniaturisation. De plus, son processus de fabrication est relativement plus simple que celui des solutions traditionnelles à fils ronds, ce qui en fait un composant de filtrage idéal pour les alimentations visant une densité de puissance et un rendement élevés.

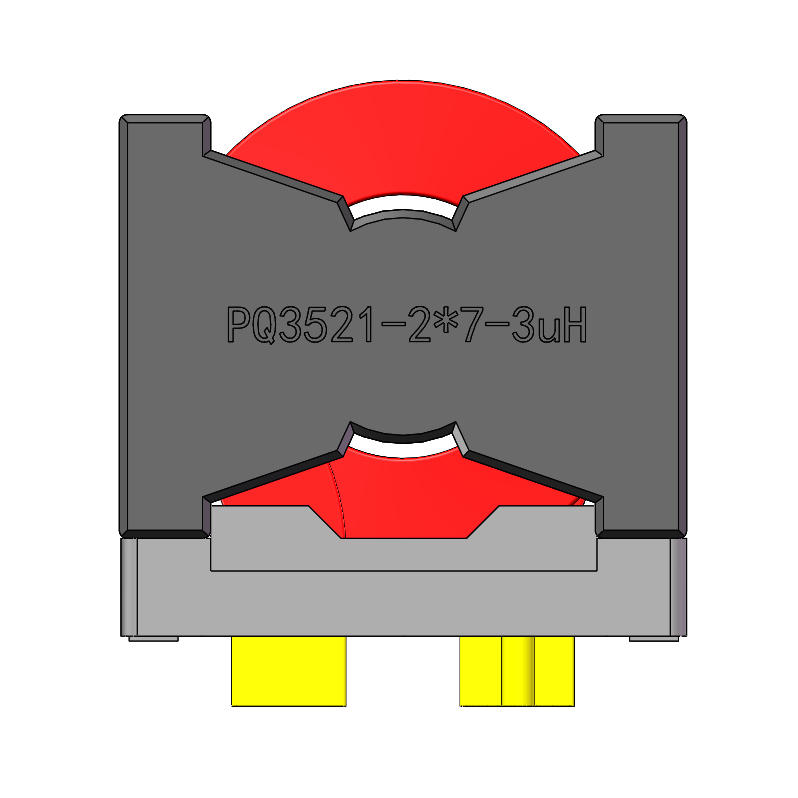

Bobine d'arrêt différentielle à fil plat haute efficacité pour systèmes d'alimentation avancés
Combinant les avantages d'une faible perte, d'une capacité de courant élevée et d'une miniaturisation, ainsi que d'un processus de fabrication simplifié, il s'agit d'un composant de filtrage idéal pour les conceptions d'alimentations à haute densité de puissance.
Caractéristiques principales
Faible perte: L'enroulement à fil plat réduit considérablement la résistance CC (DCR) et la résistance CA (ACR), minimisant ainsi la génération de chaleur et améliorant l'efficacité énergétique globale.
Capacité de transport de courant élevéeLa structure à fil plat offre d'excellentes caractéristiques de courant de saturation élevé, avec un courant de saturation atteignant plus de 100 A, ce qui la rend adaptée aux applications à haute densité de puissance.
miniaturisationÀ nombre de spires égal, les enroulements à fil plat occupent un volume bien inférieur à celui des enroulements traditionnels à fil rond, ce qui contribue à une taille de noyau plus petite, un poids plus léger et une puissance de sortie plus élevée.
Processus de fabrication simplifié : La bobine peut être enroulée séparément puis assemblée avec le noyau. Le bobinage est plus simple qu'avec du fil rond, notamment pour les fils de forte section.
DC-Dias| Courant électrique (A) | Inductance µH |
| 0 | 3.2 |
| 10 | 3.2 |
| 20 | 3.2 |
| 30 | 3.2 |
| 40 | 3.2 |
| 50 | 3.1 |
| 60 | 3.1 |
| 70 | 3.1 |
| 80 | 3.0 |
| 90 | 2.8 |
| 100 | 2.5 |

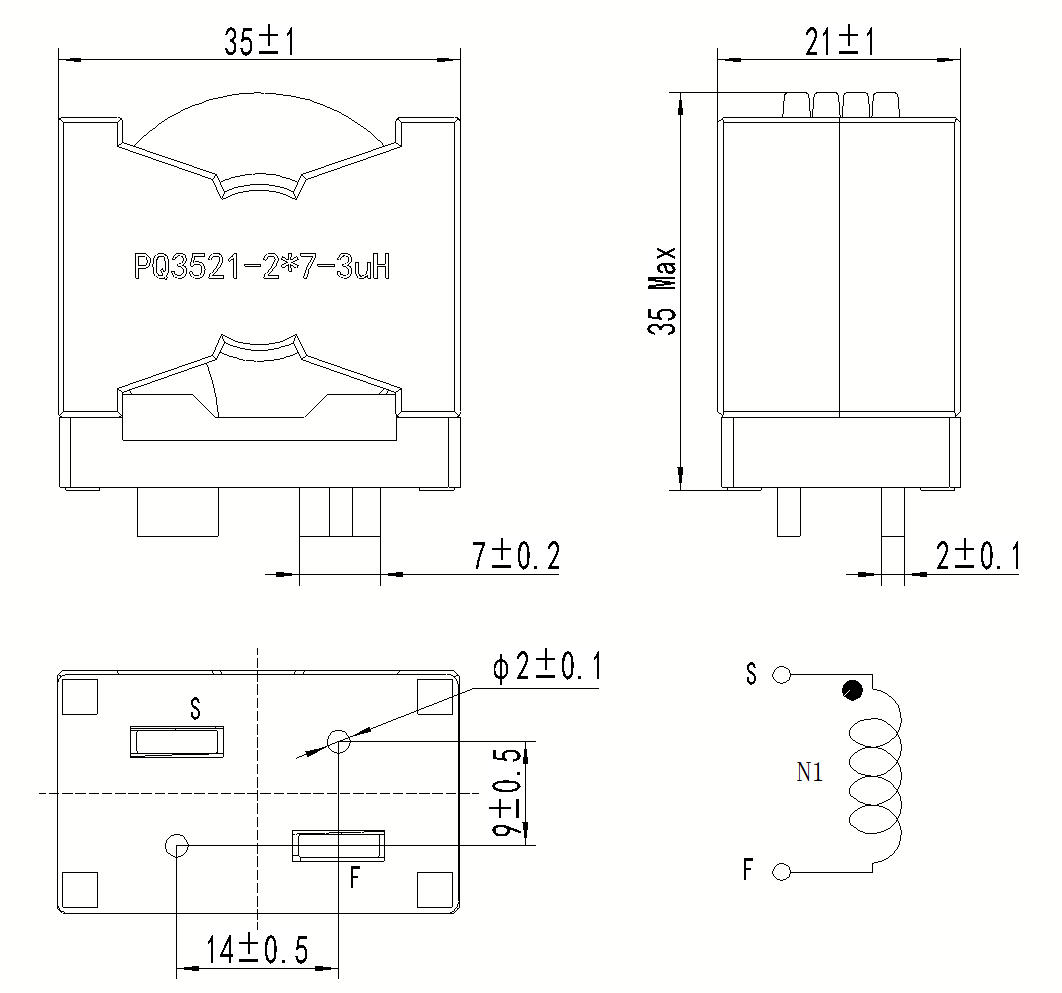

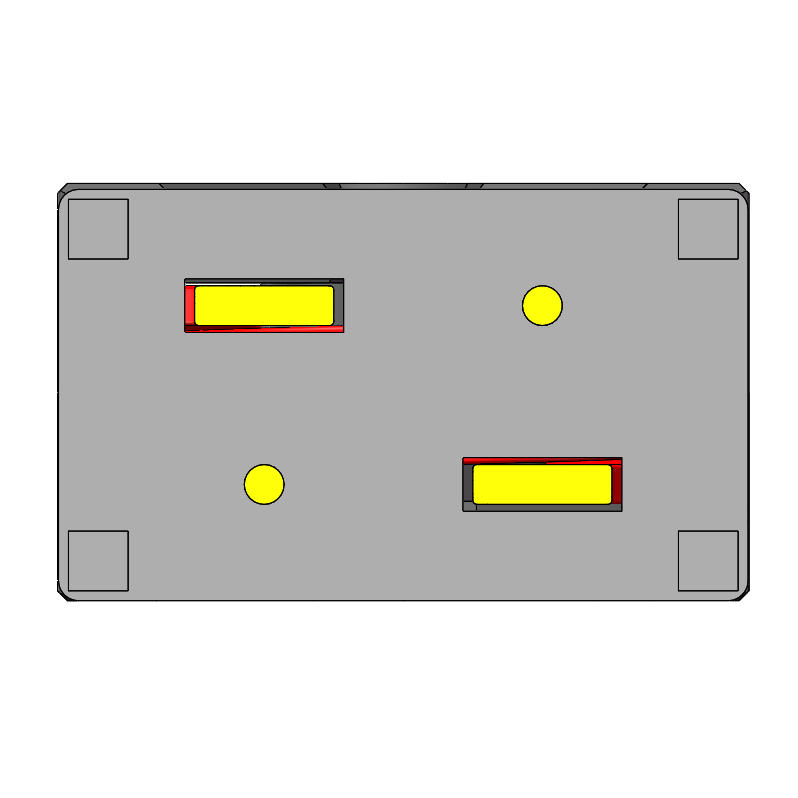

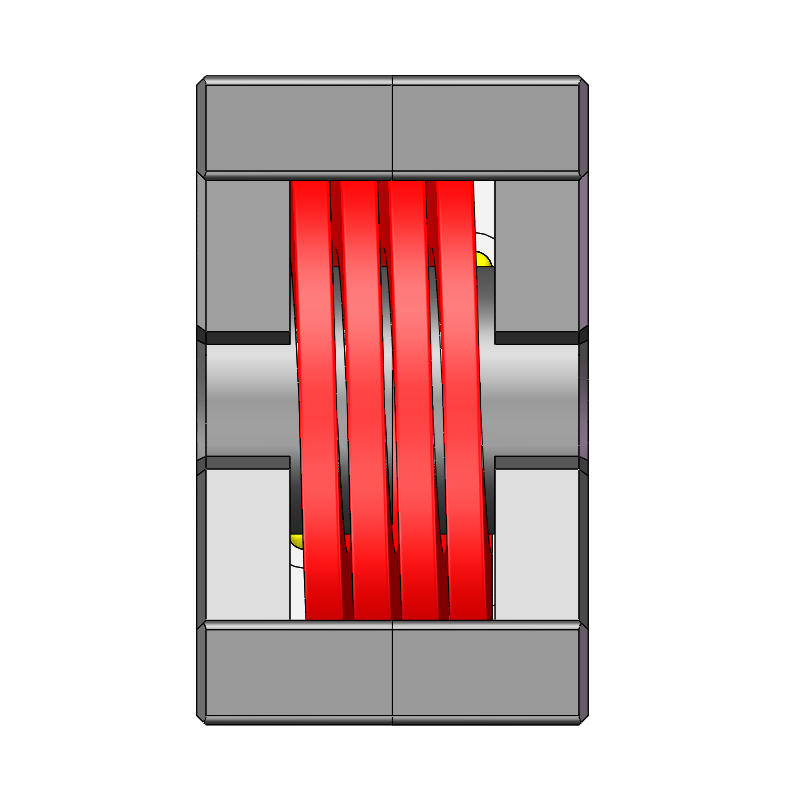

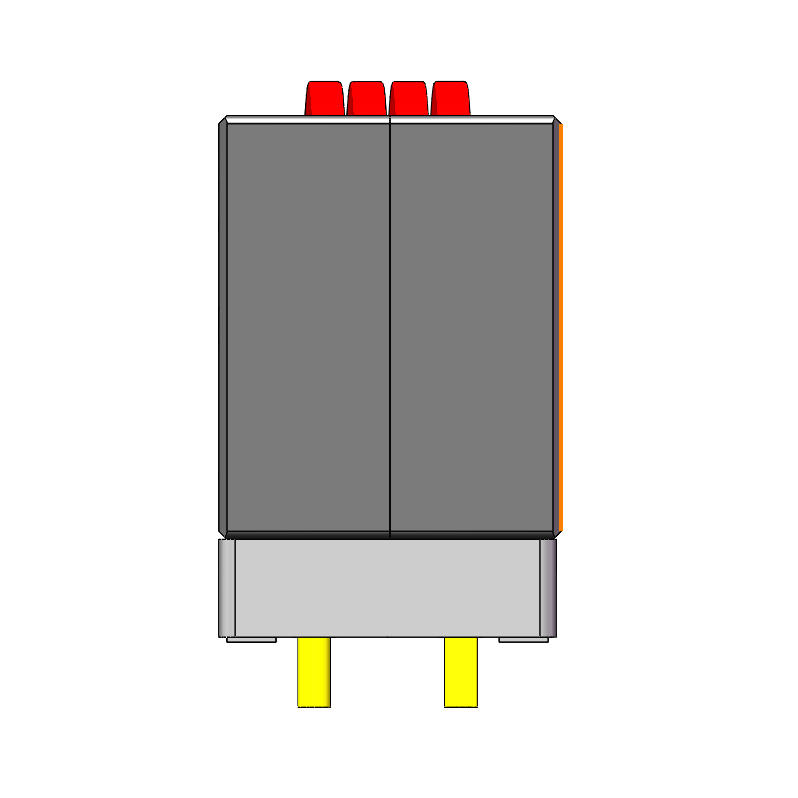

Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | 1-2 | QZY-2/180 2*7 | 4TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | QZY-2/180 2*7 |
| Noyau magnétique | PQ3521/PC40 |
| Base | 31*21/T375HF/ Noir |
| Colle époxy | 6065H |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance n° 1 | 3uH Min(10KHz/1V ) |
| Inductance n° 2 | 2,5 µH min (10 kHz/1 V/80 A) |
| Résistance CC (DCR) | 0,5 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 1,8 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Conversion de puissance : convertisseurs CC/CC, alimentations à découpage.
Électronique automobile : Conversion de puissance automobile, conforme à la norme AEC-Q200.
Scénarios à courant élevé : Alimentations à courant élevé au point de charge (PoL).
Nouvelles énergies et industrie : Électronique des nouvelles énergies, contrôle industriel et autres domaines connexes.
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
