Inductances de puissance à fil plat de type bloc intégrées Ces inductances constituent une classe d'inductances de puissance hautes performances conçues exclusivement pour les systèmes électroniques automobiles. Elles se caractérisent par l'utilisation de fil de cuivre émaillé plat pour le bobinage et une architecture de noyau magnétique de type bloc, disponibles assemblées ou moulées. Ces composants répondent rigoureusement à la norme de certification automobile AEC-Q200. Par conséquent, ils garantissent une conversion de puissance fiable et très efficace dans les conditions exigeantes des véhicules, caractérisées par des charges de courant élevées, des températures élevées et d'importantes vibrations mécaniques.

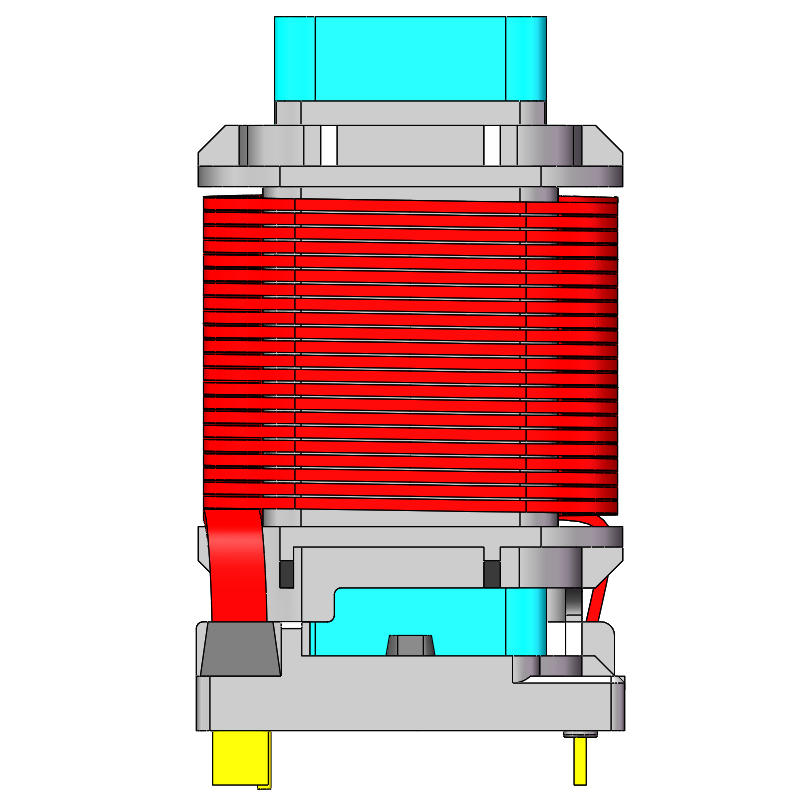

Inducteur de puissance à bobine plate de qualité automobile
L'inductance de puissance à fil plat pour automobile est une inductance haute performance spécialement conçue pour l'électronique automobile. Ces inductances à fil plat et noyau en poudre métallique offrent une densité de puissance et une fiabilité élevées. L'association d'un enroulement à fil plat et d'un noyau en poudre métallique permet une gestion de courant élevée, un rendement élevé, un encombrement réduit et un fonctionnement stable à haute température.
Caractéristiques principales
DC-Dias| Courant électrique (A) | Inductance µH |
| 0 | 213 |
| 5 | 210 |
| 10 | 204 |
| 15 | 194 |
| 20 | 183 |
| 25 | 170 |
| 30 | 157 |
| 35 | 145 |
| 40 | 132 |
| 45 | 121 |

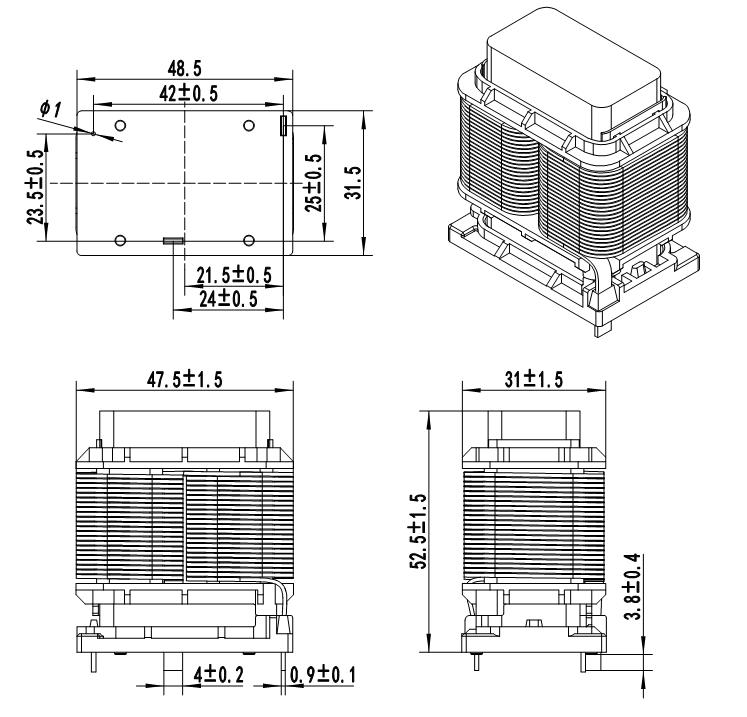

Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | 1-2 | QZY-2/180 0,9*4 | 44TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | QZY-2/180 0,9*4 |
| Noyau magnétique | NPF-UU37-40uH |
| Bobineuse / Formeuse de bobine | UU37/FR530 |
| caoutchouc silicone | JD-605A/B |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance n° 1 | 210uH ±15% |
| Inductance n° 2 | 100 µH Min@45A |
| Résistance CC (Rdc) | 20 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 1,8 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Inducteur de puissance à bobine plate de qualité automobile
E-Mobilité : Chargeurs embarqués pour véhicules électriques (OBC) et convertisseurs CC-CC.
Énergie renouvelable : Onduleurs photovoltaïques (PV) et systèmes de stockage d'énergie raccordés au réseau (ESS).
Informatique de nouvelle génération : serveurs d’IA et alimentations pour stations de base de télécommunications 5G.
Qualité de l'alimentation : Circuits PFC (correction du facteur de puissance) haute puissance et alimentations à découpage industrielles.
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
FAQ
Q1 : Quels sont les principaux avantages d'une inductance à noyau amorphe ?
A1 : Comparés aux inductances en acier au silicium traditionnelles, les noyaux amorphes réduisent les pertes d’énergie de 80 à 90 %, ce qui diminue considérablement la production de chaleur. Ils supportent également des courants plus élevés tout en étant beaucoup plus petits que les inductances standard.
Q2 : Quel est l'avantage de la conception à noyau divisé de type CD ?
A2 : La conception à noyau divisé de type CD nous permet d’ajuster facilement l’entrefer. Cette flexibilité nous permet de personnaliser précisément les performances électriques afin de répondre aux besoins exacts de votre circuit et de votre courant d’ondulation.
Q3 : Ces inducteurs provoqueront-ils un bourdonnement ou un bruit audible ?
A3 : Non. Notre alliage amorphe élimine les sifflements ou bourdonnements à haute fréquence provenant du noyau. Ce fonctionnement quasi silencieux les rend idéaux pour les applications sensibles au bruit, comme les véhicules électriques et les systèmes audio.
Q4 : Puis-je demander des spécifications personnalisées pour mon projet ?
A4 : Oui, nous proposons des services de conception entièrement personnalisés. Nous pouvons ajuster l’inductance, l’intensité nominale, les spécifications des câbles et les dimensions physiques afin de garantir que le composant réponde aux exigences spécifiques de votre système d’alimentation.
