Noyaux toroïdaux nanocristallins à large bande passante pour la suppression des interférences électromagnétiques

Noyaux toroïdaux nanocristallins à large bande passante pour la suppression des interférences électromagnétiques

Grâce à sa structure nanocristalline unique, le noyau nanocristallin offre une solution pour l'industrie de l'électronique de puissance, alliant hautes performances, miniaturisation et grande fiabilité. Il s'agit d'un matériau fondamental qui soutient le développement de secteurs tels que les véhicules à énergies nouvelles, les énergies renouvelables et les alimentations électriques haut de gamme.

Les noyaux toroïdaux nanocristallins à large bande passante offrent une suppression supérieure des interférences électromagnétiques (IEM) pour l'électronique de puissance de nouvelle génération. Grâce à leur perméabilité magnétique et leur densité de flux de saturation élevées, ces noyaux avancés permettent une miniaturisation significative, un rendement accru et une fiabilité exceptionnelle. En tant qu'innovation majeure dans le domaine des matériaux, ils sont essentiels à des secteurs clés tels que les véhicules à énergies nouvelles, les systèmes d'énergies renouvelables et les alimentations hautes performances.

Caractéristiques principales

Comparés aux matériaux de noyau classiques comme l'acier au silicium et la ferrite, les noyaux nanocristallins offrent plusieurs avantages clés :

Perméabilité ultra-élevée – jusqu’à 80 000, soit plus de 12 fois la valeur de la ferrite Mn-Zn, permettant une réduction de taille substantielle des inducteurs dans les mêmes conditions.

Pertes dans le noyau extrêmement faibles – seulement environ un tiers de la ferrite aux hautes fréquences. Ceci est attribué à de faibles pertes par hystérésis (dues à des grains nanocristallins fins présentant une faible résistance magnétique) et à de faibles pertes par courants de Foucault (dues à une résistivité élevée qui supprime efficacement les courants de Foucault).

Excellente stabilité en fréquence et en température – des performances stables sur une plage de 10 kHz à 5 MHz, avec une plage de fonctionnement de -40 °C à 180 °C pour un fonctionnement fiable dans des environnements difficiles.

Densité de flux de saturation élevée – Bs jusqu'à 1,2–1,25 T, dépassant largement celle de la ferrite, permettant une gestion de courant plus élevée sans saturation.

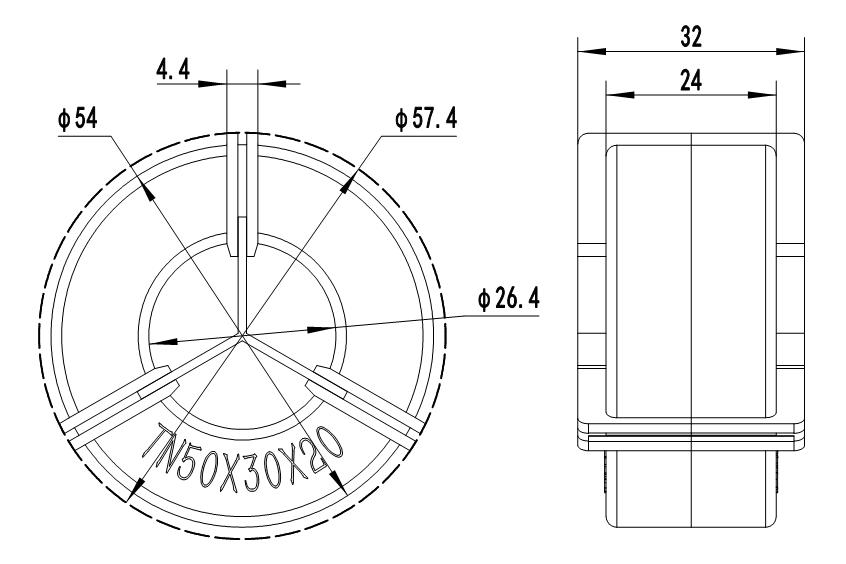

Spécifications d'enroulement

Matériel

Paramètres électriques

Applications cibles

• Véhicules à énergies nouvelles (VEN) : Essentiel pour les chargeurs embarqués (OBC), les convertisseurs CC-CC et les onduleurs de traction principaux, il supprime efficacement le bruit de commutation à haute fréquence tout en réduisant la taille et le poids des composants.

• Systèmes d'énergies renouvelables : Essentiel dans la conversion de puissance des onduleurs photovoltaïques et des systèmes de stockage d'énergie (ESS), garantissant la conformité aux normes CEM strictes du réseau dans des conditions de fonctionnement à haute tension et à haute puissance.

• Centres de données et calcul IA : Essentiel pour les alimentations de serveurs à haut rendement (CRPS), assurant un filtrage EMI ultra-compact pour gérer les charges transitoires intenses dans le matériel d'IA et l'infrastructure cloud.

• Équipements industriels et médicaux : Essentiel pour les variateurs de fréquence haut de gamme et l'électronique médicale sensible, il protège les systèmes contre les boucles de masse et les bruits de mode commun destructeurs.e.
