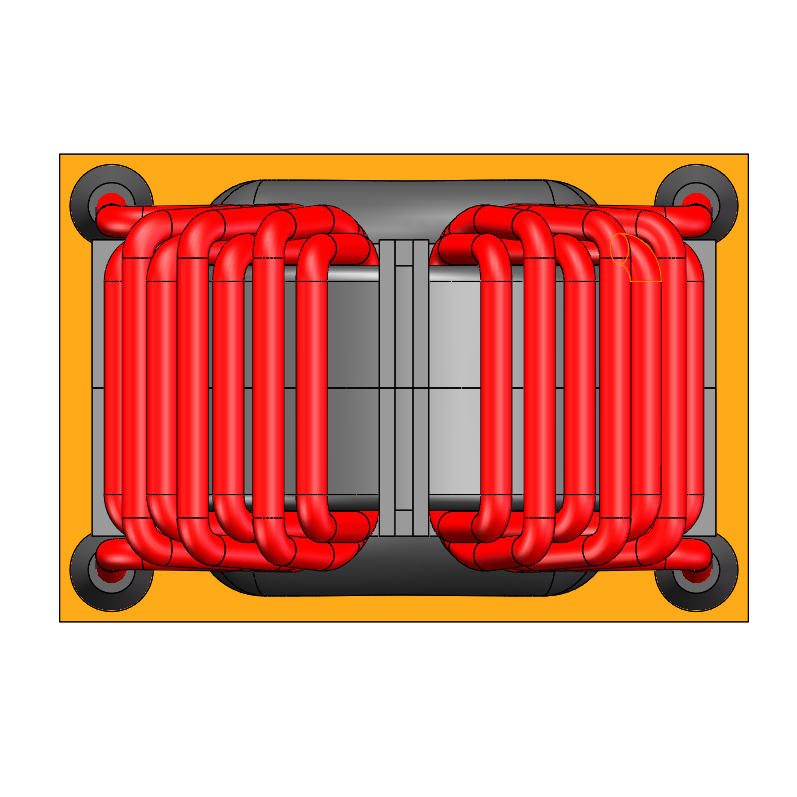

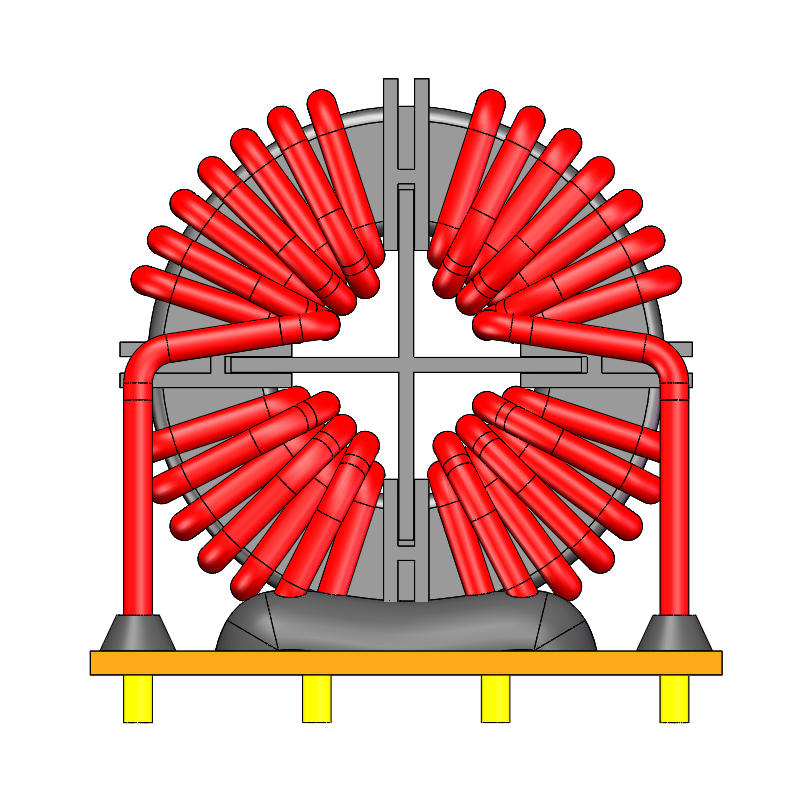

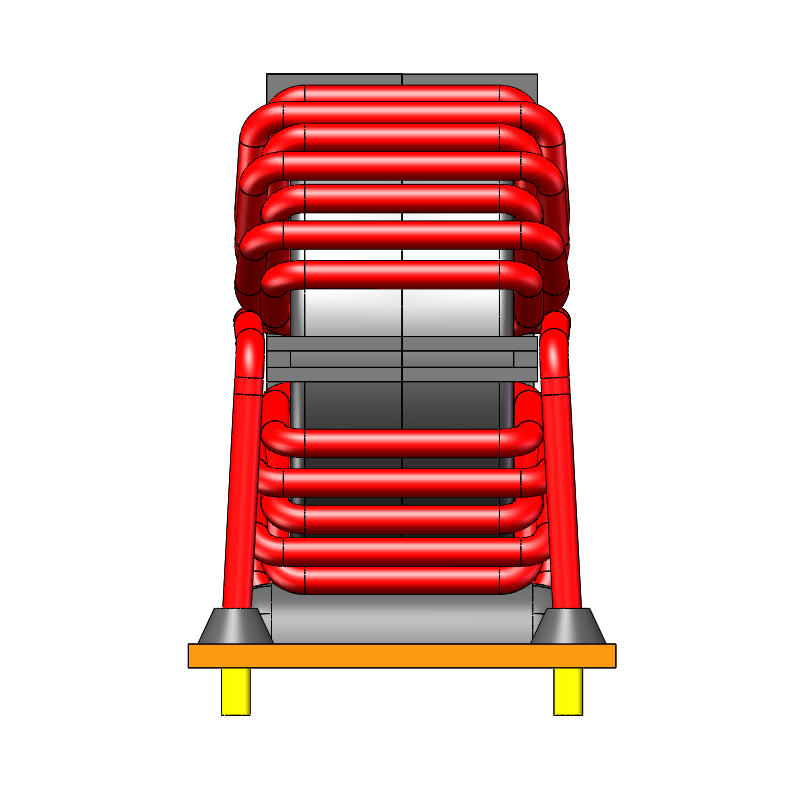

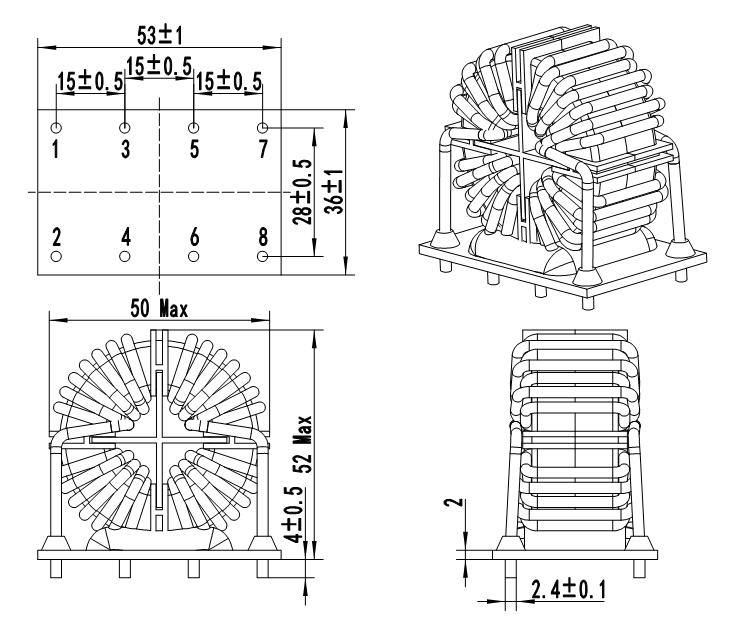

Inductance de choc triphasée nanocristalline à haute inductance
Les inductances de mode commun nanocristallines sont largement utilisées dans les applications exigeant une densité de puissance élevée, une fiabilité supérieure et des conditions de fonctionnement extrêmes.
Caractéristiques principales
- Densité de flux de saturation élevée pour la miniaturisation
Suppression du bruit à haute impédance sur une large bande (kHz–MHz)
Excellente résistance à la saturation sous forte polarisation CC
Performances stables de -40 °C à +130 °C
Faibles pertes dans le noyau pour une efficacité accrue
Taille compacte avec DCR réduit
Zf Fréquence (KHz) | Impédance( KΩ) |
| 1 | 0,32 |
| 100 | 10.8 |
| 200 | 14.7 |
| 300 | 17.2 |
| 400 | 18.8 |
| 500 | 19.6 |
| 600 | 19.4 |
| 700 | 18.4 |
| 800 | 17.1 |
| 1000 | 14.1 |
| 2000 | 6.6 |
| 3000 | 3.6 |
| 4000 | 3.1 |
| 5000 | 2.2 |
Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | 1--2 | QZY-2/180 Φ2,4*1P | 7TS | Tours de référence |
| N2 | 3-4 | QZY-2/180 Φ2,4*1P | 7TS | Tours de référence |
| N3 | 5-6 | QZY-2/180 Φ2,4*1P | 7TS | Tours de référence |
| N4 | 7-8 | QZY-2/180 Φ2,4*1P | 7TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | QZY-2/180 Φ2,4*1P |
| Noyau magnétique | T40*25*15/1K107 |
| Bobineuse / Formeuse de bobine | T40*25*15/PBT/noir |
| adhésif époxy | E500 |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance | 3 mH min (1 kHz/1 V) |
| Résistance CC (DCR) | 2,5 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 1,8 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Les inductances de mode commun nanocristallines sont largement utilisées dans des secteurs industriels clés :
- Véhicules à énergies nouvelles (VEN) : OBC, convertisseurs CC-CC, contrôleurs de moteurs de traction – suppriment les interférences électromagnétiques à courant élevé pour un fonctionnement sûr et stable.
- Énergies renouvelables : onduleurs photovoltaïques, convertisseurs d’énergie éolienne – offrent des solutions CEM fiables pour les systèmes de haute puissance.
- Entraînements industriels : variateurs de fréquence, servovariateurs – assurent une commande moteur stable même dans des environnements bruyants.
- Télécoms et données : Alimentations de communication, redresseurs de stations de base – assurer une alimentation électrique propre.
- Produits grand public et CVC : climatiseurs Inverter, appareils électroménagers haut de gamme – conformes aux exigences strictes de conformité CEM.
Pourquoi devenir partenaire ?
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
FAQ

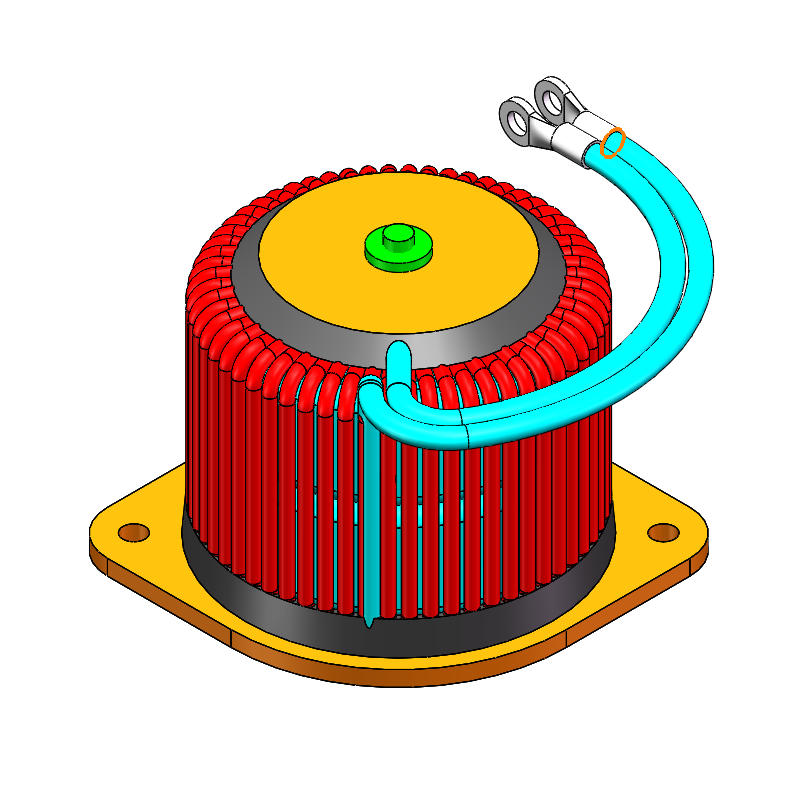

Q1 : Quels sont les principaux avantages d'une inductance à noyau amorphe ?
A1 : Comparés aux inductances en acier au silicium traditionnelles, les noyaux amorphes réduisent les pertes d’énergie de 80 à 90 %, ce qui diminue considérablement la production de chaleur. Ils supportent également des courants plus élevés tout en étant beaucoup plus petits que les inductances standard.
Q2 : Quel est l'avantage de la conception à noyau divisé de type CD ?
A2 : La conception à noyau divisé de type CD nous permet d’ajuster facilement l’entrefer. Cette flexibilité nous permet de personnaliser précisément les performances électriques afin de répondre aux besoins exacts de votre circuit et de votre courant d’ondulation.
Q3 : Ces inducteurs provoqueront-ils un bourdonnement ou un bruit audible ?
A3 : Non. Notre alliage amorphe élimine les sifflements ou bourdonnements à haute fréquence provenant du noyau. Ce fonctionnement quasi silencieux les rend idéaux pour les applications sensibles au bruit, comme les véhicules électriques et les systèmes audio.
Q4 : Puis-je demander des spécifications personnalisées pour mon projet ?
A4 : Oui, nous proposons des services de conception entièrement personnalisés. Nous pouvons ajuster l’inductance, l’intensité nominale, les spécifications des câbles et les dimensions physiques afin de garantir que le composant réponde aux exigences spécifiques de votre système d’alimentation.
