Combinant les avantages structurels des inductances de type CD aux propriétés des matériaux amorphes, cette inductance offre une densité de puissance exceptionnellement élevée et des pertes d'énergie minimales dans un format compact. Sa stabilité thermique supérieure et ses performances à haute fréquence réduisent considérablement la dissipation de chaleur et améliorent l'efficacité du système. Conçue spécifiquement pour les énergies renouvelables et les alimentations industrielles à haut rendement, elle permet de réaliser des solutions d'alimentation plus légères et plus économes en énergie.

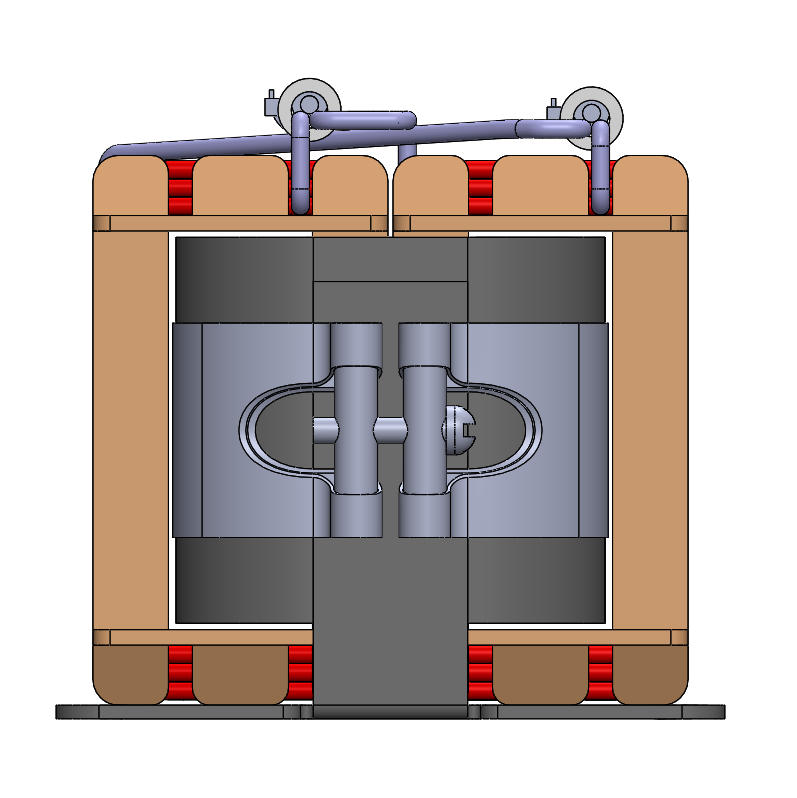

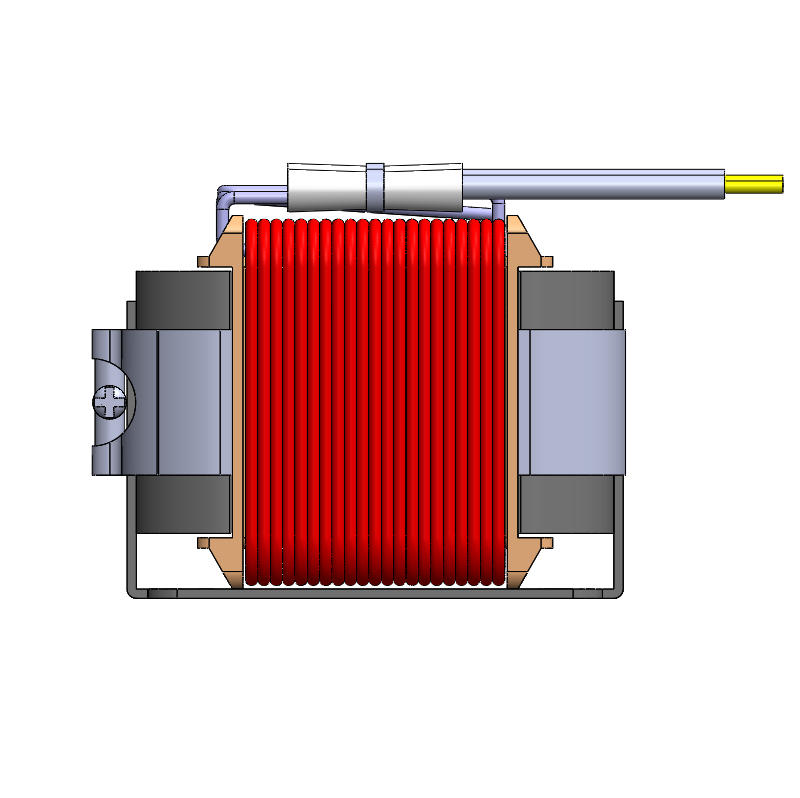

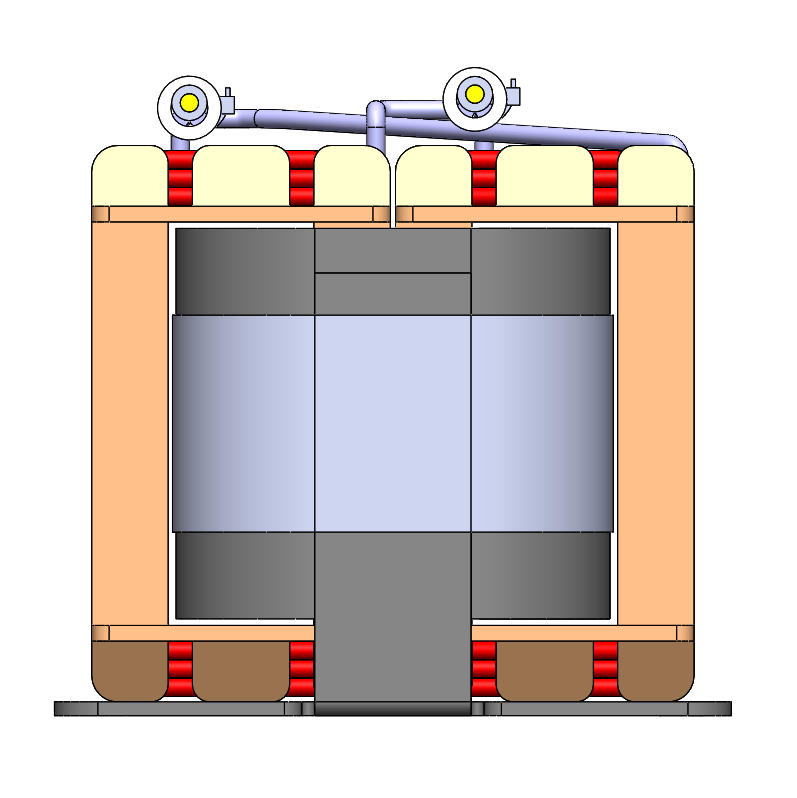

Inductance amorphe de type CD à haute densité de puissance pour systèmes à faible consommation d'énergie
Conçue pour les systèmes à haute densité de puissance et à faible consommation énergétique, cette inductance amorphe de type CD allie parfaitement les performances thermiques supérieures d'une structure CD aux pertes dans le noyau extrêmement faibles des alliages amorphes. Son format compact permet un gain de place précieux sur le circuit imprimé tout en conservant des performances magnétiques et une stabilité thermique exceptionnelles, même sous haute fréquence et courant élevé. Grâce à une dissipation thermique minimale et un rendement de conversion supérieur, elle constitue un composant essentiel pour optimiser les performances globales du système d'alimentation.
Caractéristiques principales
Dissipation ultra-faible et rendement maximal : La technologie des alliages amorphes minimise l'hystérésis et la dissipation par courants de Foucault, réduisant ainsi les pertes dans le noyau d'environ 80 à 90 % par rapport à l'acier au silicium conventionnel. Ceci limite considérablement la dissipation thermique et optimise le rendement de conversion d'énergie.
Résistance élevée à la saturation : Doté d'une densité de flux de saturation élevée (Bs ≈ 1,2–1,56T) – environ 3 à 5 fois celle des ferrites standard (0,3–0,5T) – il empêche efficacement la saturation magnétique lors de fortes surtensions de courant, assurant ainsi une fiabilité système sans compromis.
Réduction révolutionnaire de l'empreinte écologique : La synergie entre une perméabilité élevée et un coefficient de diffusion B élevé permet d'obtenir la même inductance dans un espace de seulement 10 % à 12,5 % de la taille physique d'une inductance traditionnelle, ouvrant ainsi un potentiel sans précédent pour les agencements ultra-compacts et à haute densité.
Fonctionnement silencieux et à faibles vibrations : Un coefficient de magnétostriction extrêmement faible élimine pratiquement tout bruit et bourdonnement induits par le noyau, satisfaisant ainsi aux exigences rigoureuses de silence des groupes motopropulseurs de véhicules électriques, des équipements audio haut de gamme et des équipements médicaux.
Fiabilité sur une large plage de températures : Doté d'un point de Curie élevé (supérieur à 500 °C), le noyau maintient des performances constantes sur une plage extrême allant de -55 °C à 130 °C, assurant un fonctionnement fiable dans des environnements soumis à des contraintes thermiques.
Chemin magnétique sur mesure : L'architecture CD à noyau divisé permet un réglage précis de l'entrefer, permettant une configuration personnalisée de la perméabilité effective pour répondre aux critères de circuit exacts et aux tolérances de courant d'ondulation.
.
DC-Dias| Courant électrique (A) | Inductance µH |
| 0 | 588 |
| 5 | 588 |
| 10 | 585 |
| 15 | 579 |
| 20 | 571 |
| 25 | 558 |
| 30 | 539 |
| 35 | 516 |
| 40 | 477 |
| 45 | 435 |

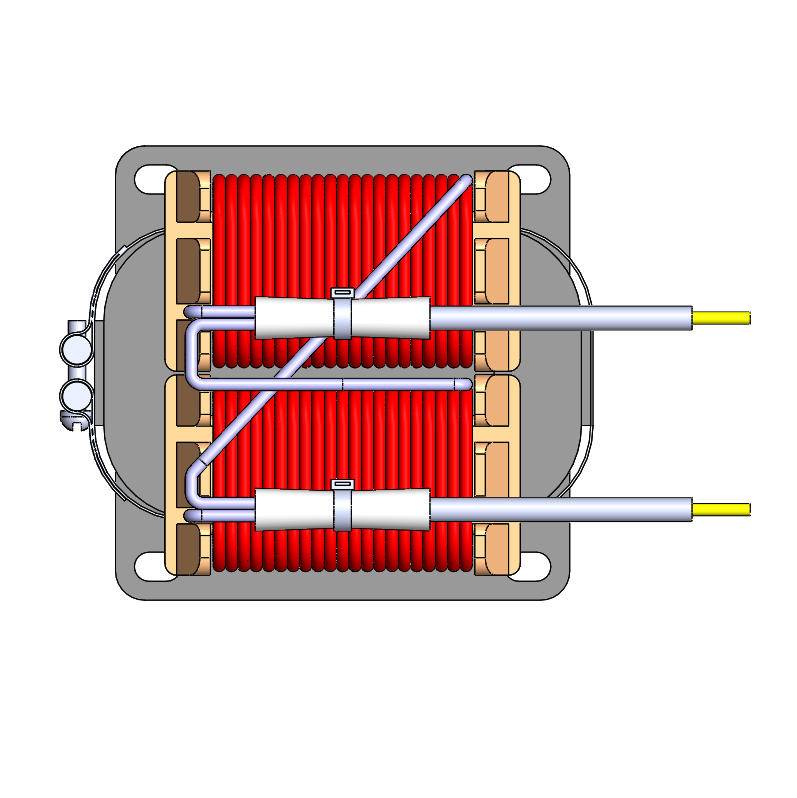

Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | S1-F1 | QZY-2/180 Φ2,1*1P | 39TS | Tours de référence |
| N2 | S2-F2 | QZY-2/180 Φ2,1*1P | 39TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | QZY-2/180 φ2.1 |

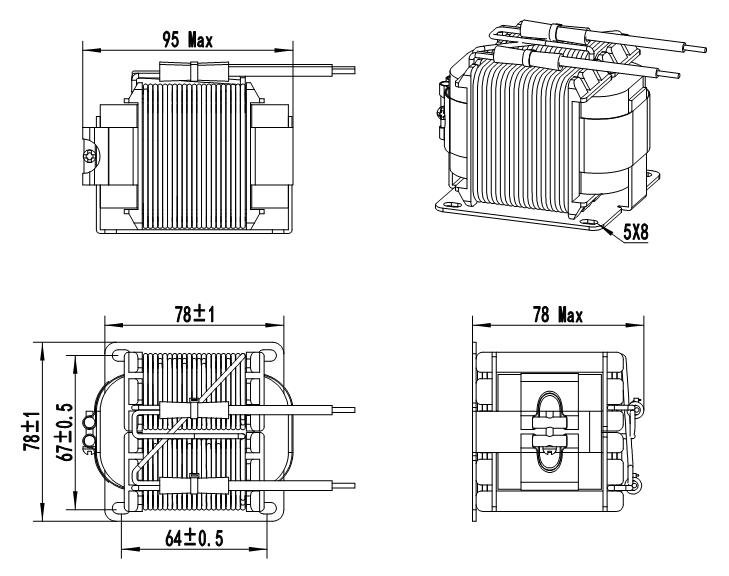

| Noyau magnétique | CD80*50*45/1K101 |
| Bobineuse / Formeuse de bobine | CD80*50*45/PBT |
| Vernis isolant | ET-90C |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance n° 1 | 550uH Min (1 kHz/1 V/0 A) |
| Inductance n° 2 | 500uH Min (1 kHz/1 V/30 A) |
| Résistance CC (DCR) | 20 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 1,8 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Énergies renouvelables et systèmes de stockage d'énergie : Conçu sur mesure pour les onduleurs solaires, les systèmes de stockage d'énergie PCS et les systèmes d'énergie éolienne afin d'améliorer l'efficacité de conversion de puissance élevée.
Infrastructures de mobilité électrique et de recharge : Répond aux exigences strictes en matière de fonctionnement ultra-silencieux, de rendement élevé et de résistance aux surtensions dans les chargeurs embarqués (OBC), les convertisseurs CC-CC et les bornes de recharge ultra-rapides.
Centres de données et alimentation des serveurs : Optimisé pour les serveurs d'IA, les unités de calcul haute performance et les alimentations à découpage haute densité (SMPS) afin de gagner un espace critique sur le circuit imprimé.
Dispositifs industriels et médicaux de pointe : Idéal pour les variateurs d'automatisation industrielle, les unités de puissance haute fréquence de précision et les systèmes d'imagerie médicale sensibles au bruit.
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
