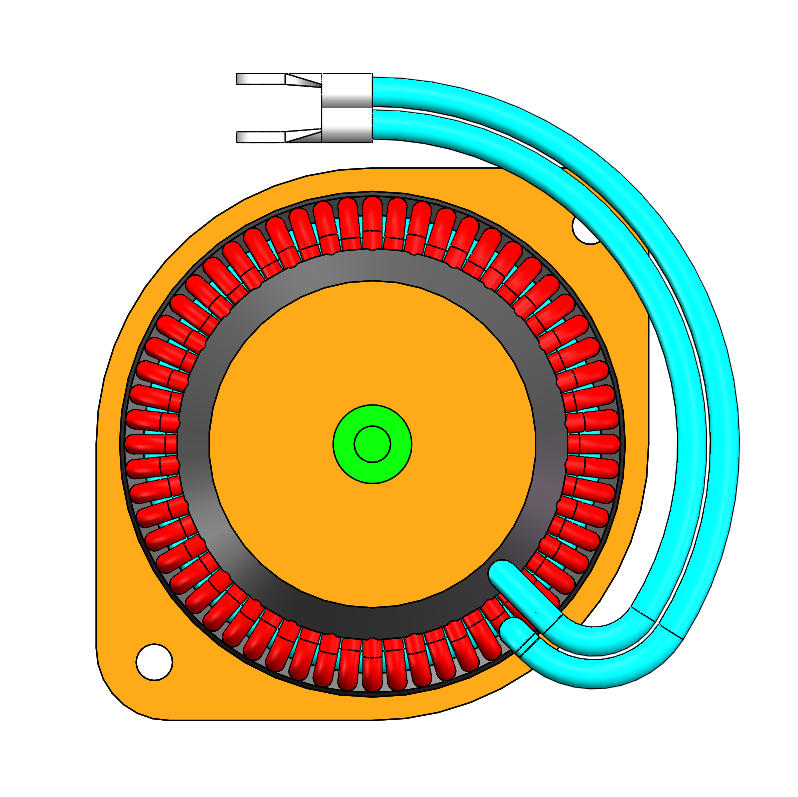

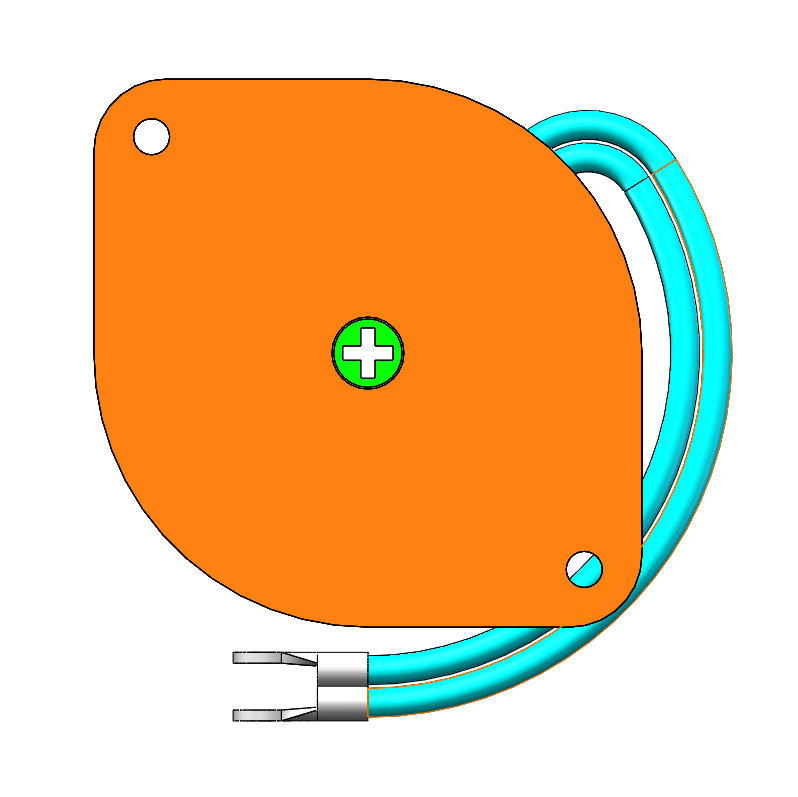

Le Inducteur à noyau de poudre toroïdal à faibles pertes Ce composant industriel haute puissance et à courant élevé, doté d'une base de montage et de câbles de sortie épais, est conçu pour une utilisation intensive. Il est spécifiquement pensé pour les alimentations à découpage haute puissance, garantissant une robustesse à toute épreuve et une capacité de filtrage efficace. Sa configuration à bornes et noyau toroïdal en poudre le rend idéal pour les applications industrielles haute puissance et à courant élevé, et son installation dans les armoires électriques est simplifiée.
Inducteur à noyau de poudre toroïdal à faibles pertes pour systèmes d'alimentation avancés
Conçue pour les applications industrielles et d'énergie renouvelable de nouvelle génération, cette inductance offre une densité de puissance exceptionnellement élevée et une suppression fiable des ondulations de courant, le tout dans un format compact. Les propriétés magnétiques uniques du matériau amorphe réduisent efficacement les pertes d'énergie lors d'un fonctionnement à haute fréquence, permettant ainsi de concevoir des modules de puissance plus légers et plus performants. Largement utilisée dans les alimentations de serveurs de centres de données, les onduleurs photovoltaïques et les équipements d'automatisation industrielle avancés, elle garantit un fonctionnement stable des systèmes.
Caractéristiques principales
Densité de saturation magnétique élevée (forte capacité anti-saturation : ceci garantit que l’inductance peut maintenir une valeur d’inductance relativement élevée même dans des conditions de polarisation CC élevées.
Faibles pertes dans le noyau (haute efficacité) : cela réduit la production de chaleur et améliore l’efficacité énergétique globale du circuit.
Excellent blindage magnétique (faibles interférences électromagnétiques) : cela signifie qu’il provoque très peu d’interférences avec les circuits sensibles environnants et réduit également sa propre sensibilité aux interférences électromagnétiques externes.
Structure compacte et densité de puissance élevée : elle peut atteindre des valeurs d'inductance élevées et des capacités de gestion de courant élevées dans un volume physique compact.
Élévation de température stable : grâce à ses faibles pertes dans le noyau et à un rapport surface/volume optimal, il présente d’excellentes performances de dissipation thermique. Il peut fonctionner de manière stable et fiable même dans des environnements à température ambiante élevée.
DC-Dias| Courant électrique (A) | Inductance µH |
| 0 | 1711 |
| 5 | 1621 |
| 10 | 1483 |
| 15 | 1299 |
| 20 | 1101 |
| 25 | 913 |
| 30 | 753 |
| 35 | 622 |
| 40 | 520 |
| 45 | 441 |
| 50 | 361 |
Spécifications d'enroulement
| Enroulement | Terminal | Spécifications du fil | Tours | Remarques |
| N1 | SF | QZY-2/180 Φ2,5*1P | 70TS | Tours de référence |
Matériel
| Nom de l'article | Spécification |
| Fil émaillé | QZY-2/180 φ2.5 |
| Noyau magnétique | NPF250060H43 |
| Bobineuse / Formeuse de bobine | 76*76/T3.5/FR-4 |
| Vernis isolant | ET-90C |
| Soudure / Étain de soudure | Sn99,3Cu0,7 |
Paramètres électriques
| Inductance n° 1 | 1500 µH min |
| Inductance n° 2 | 900uH±10% |
| Résistance CC (DCR) | 40 mΩ max. |
| Tension d'isolation diélectrique (Hi-pot) | 1,8 kVca 2 mA-3S |
| Résistance d'isolement (IR) | 100 MΩ Min (DC 500 V) |
Applications cibles
Convertisseurs CC-CC à haut rendement : Tire parti d'une densité de flux de saturation élevée et d'une taille compacte pour permettre des conceptions ultra-légères de modules de puissance.
Circuits PFC haute fréquence : Réduit considérablement la dissipation thermique dans les circuits de correction du facteur de puissance lors d'un fonctionnement à pleine charge et à haute fréquence.
Groupes motopropulseurs et unités de contrôle automobiles : S'appuie sur des performances acoustiques sans bourdonnement et une large stabilité thermique (-55°C à 130°C) pour une durabilité à long terme dans des environnements difficiles.
Alimentations audio de précision et à faible bruit : Élimine les bourdonnements parasites pour fournir une alimentation pure et ininterrompue aux systèmes audio haut de gamme et aux équipements de mesure sensibles.
Expertise industrielle éprouvée : Forts de plus de 20 ans d’expérience industrielle et d’une solide base établie depuis 2013, nous exploitons cinq grandes lignes industrielles sur plusieurs sites de production spécialisés afin de garantir une production et une stabilité de haut niveau.
Certifications de qualité mondiales : Nos installations respectent scrupuleusement les normes internationales automobiles et industrielles, appuyées par un ensemble complet de certifications majeures, notamment IATF16949, ISO9001, ISO14001, ISO45001 et ISO50001.
Recherche et développement performants et innovation technique : grâce à des équipes de recherche dédiées et des laboratoires de conception spécialisés, nous possédons de vastes portefeuilles de brevets et des capacités de test avancées pour fournir des solutions magnétiques hautement fiables et personnalisées.
Production intelligente et évolutive : Nous tirons parti de systèmes de production intelligents avancés, gérés par ERP et MES, pour optimiser la capacité de production et garantir une chaîne d’approvisionnement extrêmement fiable pour nos clients internationaux dans l’UE, aux États-Unis et dans le monde entier.
